Intelligent Power Shield (IPS)

Intelligent Power Shield – это технология Transcend, которая позволяет обеспечить целостность данных при внезапном отключении электропитания.

Что такое Intelligent Power Shield?

Intelligent Power Shield (IPS) — это запатентованная Transcend технология для твердотельных накопителей, выполненных с применением микросхем DRAM, которая позволяет обеспечить целостность данных при внезапном отключении электропитания. За счет дополнительных конденсаторов, в случае незапланированного отключения питания, IPS помогает продлить время работы устройства для завершения процесса копирования данных из DRAM-кэша в энергонезависимую флеш-память. При включенном питании компьютера эти конденсаторы заряжаются. После внезапного отключения питания заряженные конденсаторы продолжают питать твердотельный накопитель, что позволяет нормально завершить текущие процессы записи данных из DRAM-кэша в энергонезависимую флеш-память.

Как работает IPS?

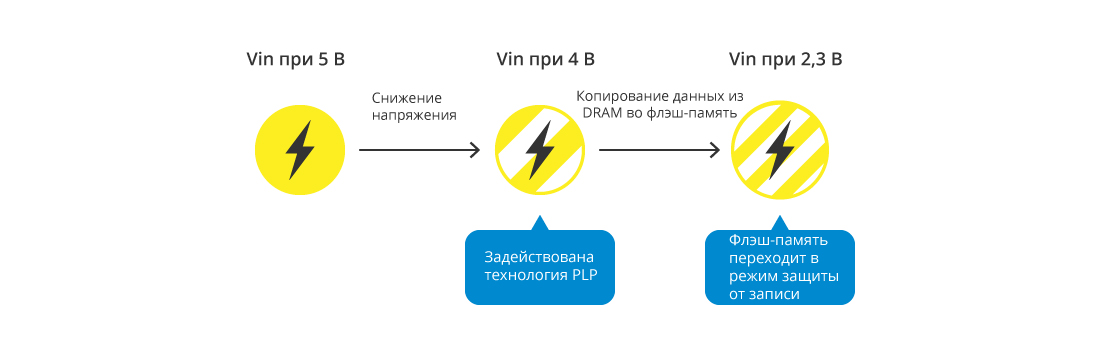

Твердотельный накопитель имеет встроенный детектор напряжения, который постоянно отслеживает текущее напряжение обеспечиваемого хостом питания. Возьмем, к примеру, модель SSD452P. В случае внезапного отключения питания, детектор задействует технологию IPS, при снижении напряжения со стандартных 5 В до 4 В. На этом этапе IPS позволяет избежать повреждения данных, которые хранятся во флеш-памяти NAND. Встроенные конденсаторы обеспечивают достаточное напряжение питания для копирования всех данных из DRAM-кэша во флеш-память NAND. Когда напряжение падает ниже 2,3 В, флеш-память NAND переходит в режим защиты от записи, и дальнейшая запись данных становится невозможна.

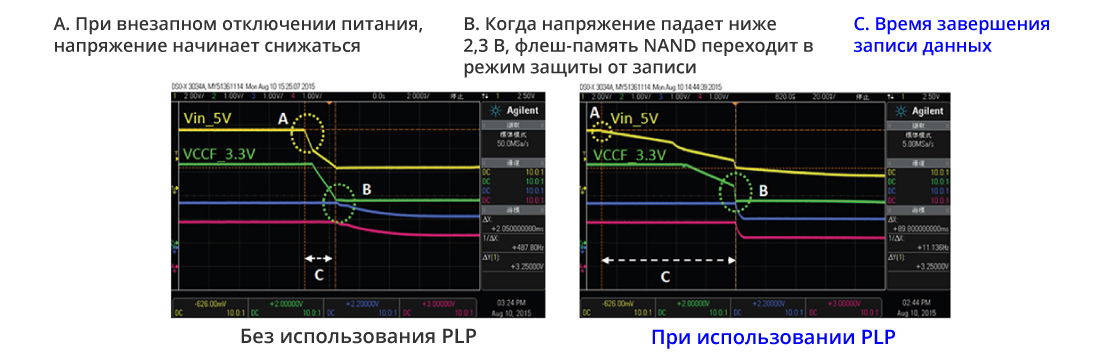

Сбой питания с и без использования IPS

Продлевая период между моментом внезапного отключения питания и переходом флеш-памяти в режим защиты от записи, твердотельный накопитель может выполнить большее количество операций записи данных из DRAM-кэша во флеш-память NAND.


При использовании IPS у твердотельного накопителя остается 75 миллисекунд на завершение копирования данных, прежде чем напряжение питания снизится до 2,3 В, и будет задействован режим защиты от записи флеш-памяти NAND. Без IPS у твердотельного накопителя на это есть только 2 миллисекунды.

Для повышения надежности работы технологии IPS, Transcend проводит испытания с использованием оборудования Ulink DriveMaster. В ходе каждого цикла тестирования выполняются следующие шаги:

  1. Хост выдает команду записи контроллеру.
  2. Контроллер перемещает данные в DRAM-кэш.
  3. Ulink выключает питание хоста. При падении напряжения питания до 4 В, срабатывает встроенный детектор напряжения (VDT), которая запускает механизм копирования всех данных из DRAM-кэша во флеш-память NAND
  4. 4. Ulink включает питание хоста и сравнивает данные, которые хранит хост, с информацией, записанной во флеш-память NAND. В случае несоответствия данных в отчете создается запись об ошибке сравнения.

Устройства, выполненные с использованием технологии IPS, прошли через 3000 циклов испытаний. В результате отчеты не содержали ни одной записи об ошибках.

Преимущества разработанных Transcend технологий IPS и PS

Transcend имеет эксклюзивные патентные права на технологию IPS. Для повышения производительности Transcend применяет улучшенные компоненты, такие как усовершенствованный детектор напряжения, который включает функцию IPS. Кроме того, Transcend использует полимерные танталовые конденсаторы, отличающиеся повышенной мощностью и низкопрофильными корпусами, и способные стабильно функционировать в наиболее сложных условиях эксплуатации. Более простая и не требующая дополнительных конденсаторов технология Power Shield (PS) позволяет накопителю отслеживать и контролировать параметры питания. При внезапном отключении электропитания падает напряжение, и интегрированный в твердотельный накопитель детектор напряжения задействует функцию PS, которая останавливает операции записи во флеш-память NAND, предотвращая, таким образом, возможное повреждение данных. В отличие от IPS, функция PS не продлевает работу устройства для сохранения данных из временного буфера накопителя во флеш-память NAND.

IPS PS
Аппаратное обеспечение Благодаря встроенному детектору напряжения (VDT) и дополнительным полимерным танталовым конденсаторам (PTC), технология IPS продлевает работу накопителя при падении напряжения с 4 до 2,3 В и позволяет сохранить данные из временного DRAM-буфера во флеш-память NAND. При падении внешнего напряжения питания до определенного уровня встроенный детектор напряжения (VDT) контроллера запускает механизм PS. Контроллер твердотельного накопителя прекращает принимать новые команды записи во флеш-память.
Прошивка Сразу после срабатывания функции IPS прошивка автоматически выполняет запись данных из DRAM-кэша во флеш-память NAND. Контроллер твердотельного накопителя прекращает принимать новые команды записи от хоста, что позволяет обеспечить целостность данных, которые хранятся во флеш-памяти NAND.
Программное обеспечение С помощью программного обеспечения Transcend Scope Pro пользователи могут проверять значение емкости танталовых конденсаторов в твердотельном накопителе, обеспечивая надежность работы в суровых условиях. --

Итоги

Технология IPS была создана для минимизации риска повреждения данных и обеспечения их целостности при внезапном отключении электропитания. Чтобы узнать больше о Power Shield (PS), щелкните здесь.
